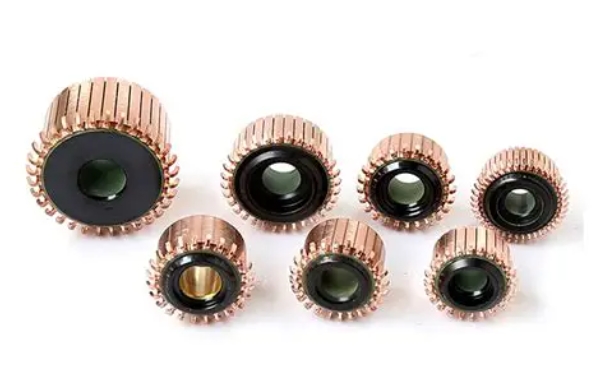

有刷電機換向器的主要結構與組成部件

  一個完整的電機換向器由多個精密部件協同工作構成。換向片是換向器的核心部件，通常由高純度電解銅制成，因其優異的導電性和耐磨性而成為理想選擇。這些銅片被加工成特定形狀，然后通過精密裝配形成圓柱形結構。每片換向片之間用云母或其他高性能絕緣材料隔開，確保電氣隔離的同時能夠承受高速旋轉產生的機械應力。

  換向器的支撐結構同樣至關重要。通常采用高強度酚醛樹脂或特殊工程塑料制成的基座，為整個換向器提供機械支撐和絕緣保障。這種基座必須能夠承受高溫、高速旋轉產生的離心力以及電刷的持續摩擦。現代高性能電機中，換向器基座可能采用金屬材料，但表面會進行特殊絕緣處理以滿足電氣性能要求。

  電刷是與換向器直接接觸的關鍵部件，通常由石墨或金屬石墨復合材料制成。電刷通過彈簧機構保持與旋轉中的換向器表面適度接觸，確保電流傳導的可靠性。電刷的材料選擇和壓力調節對換向器的工作性能和使用壽命有著決定性影響，需要根據具體應用條件進行精心設計和選擇。
