新能源汽車磁集成技術的機遇與瓶頸

在新能源汽車行業蓬勃發展的當下，磁集成技術作為一項關鍵創新，正逐步嶄露頭角，成為推動行業進步的重要驅動力。磁集成技術，即將多個磁性元件整合為一體的技術，在新能源汽車領域蘊含著諸多機遇。

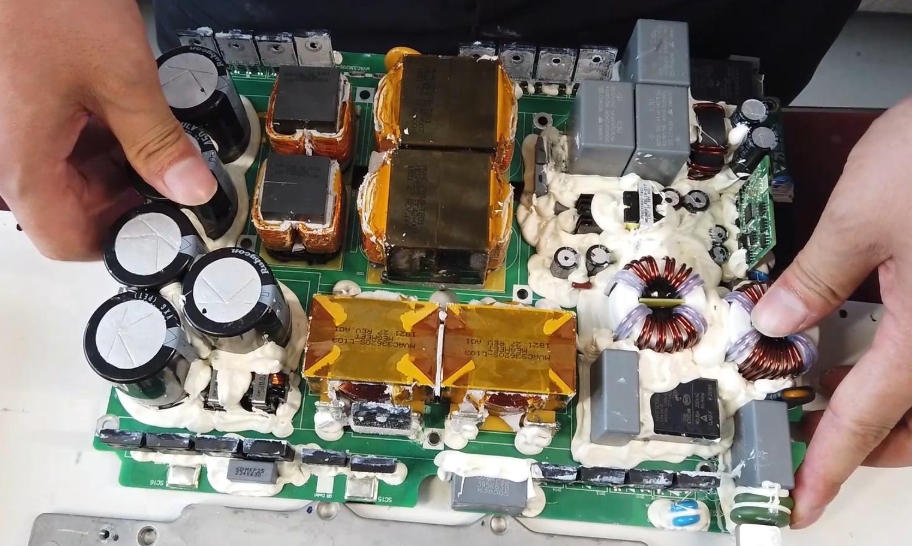

在提升功率密度方面，新能源汽車的主驅逆變器、DCDC 電源和車載 OBC 等涉及功率變換的功能模塊中，功率磁性元件通常占據較大體積。通過磁集成技術，能夠?qū)⑦@些模塊內的變壓器、電感實現集成，有效減小產品體積，提升功率密度。以車載 OBC 為例，由于其工況為靜止?fàn)顟B(tài)，可靠性要求相對較低，使得磁集成技術在這一領域得到廣泛應用。例如，華為 DriveONE 電驅系統對車載 OBC 的磁性元件進行磁集成設計，在確保功率輸出穩定的同時，成功將 OBC 模塊體積縮小約 30%，重量減輕 20%，顯著提升了車內空間利用率。此外，比亞迪在其新款車型中，對 DCDC 轉換器采用磁集成方案，將多個電感和變壓器集成后，產品功率密度提升至 15kW/L，遠遠超過傳統設計水平。

降低成本的角度來看，隨著新能源汽車市場競爭日益激烈，磁集成技術能夠減少磁性元件用量、減小體積，進而降低電源材料成本，這一優勢愈發顯著。比如，英飛凌推出的磁集成模塊，通過優化磁芯結構和繞組布局，減少了約 20% 的磁性材料使用量，同時降低了生產過程中的組裝成本，助力整車企業有效控制成本。

然而，磁集成技術在新能源汽車中的應用也面臨著諸多瓶頸。首先，技術復雜性高。磁集成技術需要精準的設計與制造工藝，以確保各個磁性元件之間實現正確耦合與協同工作，這無疑增加了技術難度和實施復雜性。在特定拓?fù)浠芈分?，還需要采用不同的控制技術，進一步加大了電源控制難度。其次，工藝實現難度大。磁集成后，變壓器、電感線圈多采用連繞方式，繞線難度急劇增加，隨著集成磁性元件數量的增多，繞線復雜程度呈指數級上升。與此同時，磁芯工藝難度也相應提高，集成后的磁芯結構、形狀更加復雜，生產難度大幅提升。再者，損耗計算困難。耦合后的電磁場參數難以通過傳統公式進行計算，導致磁性元件散熱問題突出且解決難度較大。目前，主要依賴電磁仿真來解決這一問題，但電磁仿真軟件的投入費用高昂，使得大多數磁性元件企業缺乏深度參與客戶磁集成產品預研與開發的能力。

盡管面臨諸多挑戰，但隨著技術的不斷進步，磁集成技術有望在新能源汽車領域?qū)崿F(xiàn)持續突破，在提升汽車性能與降低成本方面發揮更大作用。
