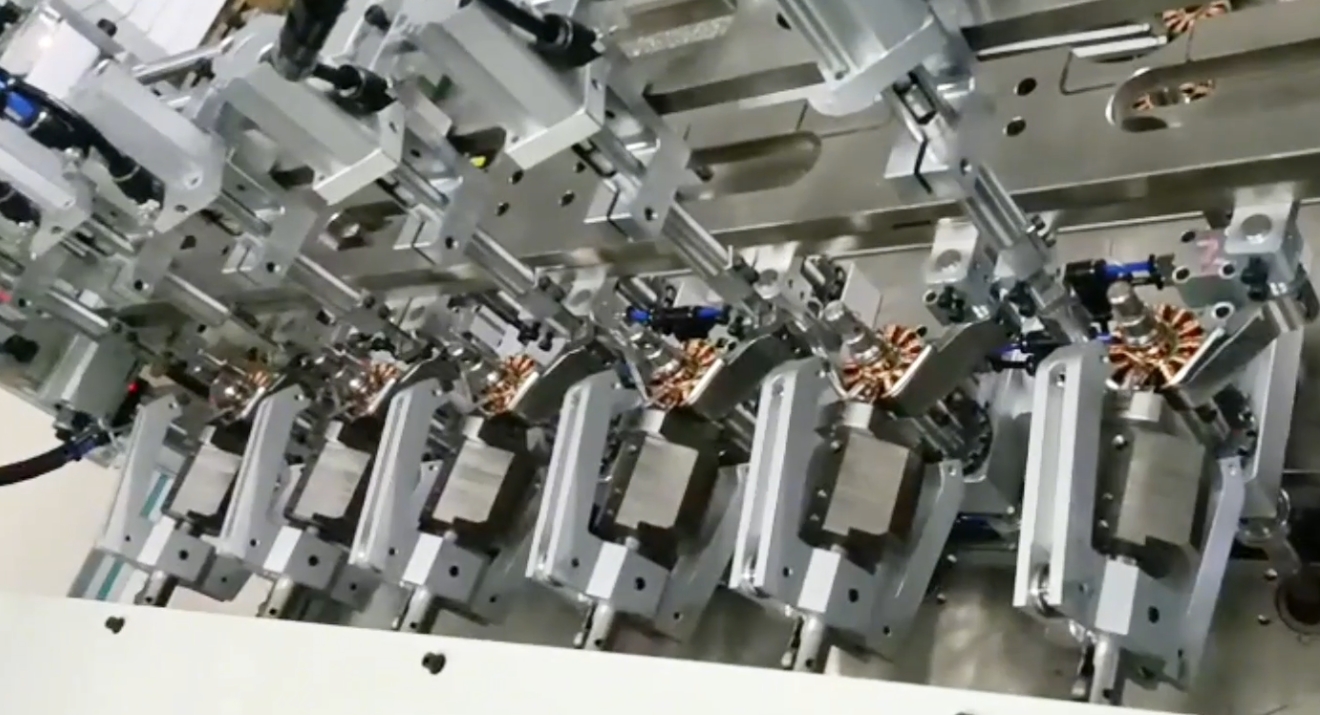

把繞線這件事交給機器，交期、品質、成本一次到位——這就是全自動飛叉繞線機的價值。它用多工位并行取代單工位串行，用算法排線取代人工經驗，讓“快、穩、準”成為定子繞線的常態。以下內容把原理、案例、定制三件事講透，方便你快速評估并落地。

1. 機械協同：

• 飛叉高速旋轉送線，模頭精準入槽，護板實時護線；
• 每工位獨立伺服，分度盤毫秒級切槽，換模不停機。

2. 控制協同：

• PLC／IPC做總控，統一時鐘，誤差<0.02°；<>
• 每工位獨立伺服驅動器，動作細到“毫秒-毫米”級。

3. 排線算法：

• 三維空間建模，自動計算層間余量，杜絕壓線、刮線；
• 張力閉環，線徑變化±0.01 mm也能實時補償，線圈松緊一致。

• 航模電機四工位：單槽8 s，整盤節拍縮短70%，良品率99.8%。
• 汽車油泵雙工位：30股并繞0.8 mm粗線，日產2000只，斷線率<0.1%。<>

1. 定子參數：槽數、疊厚、線徑范圍 → 決定分度角、模頭行程、張力器規格。
2. 工藝目標：繞線速度、排線精度、是否多股并繞 → 決定飛叉扭矩、護板材質、伺服分辨率。
3. 關鍵部件：

• 模具用SKD11真空淬火，壽命≥100萬次；
• 張力器選磁滯或伺服型，響應<5 ms="">
• 分度系統用23-bit絕兌值伺服，重復精度±15″。
